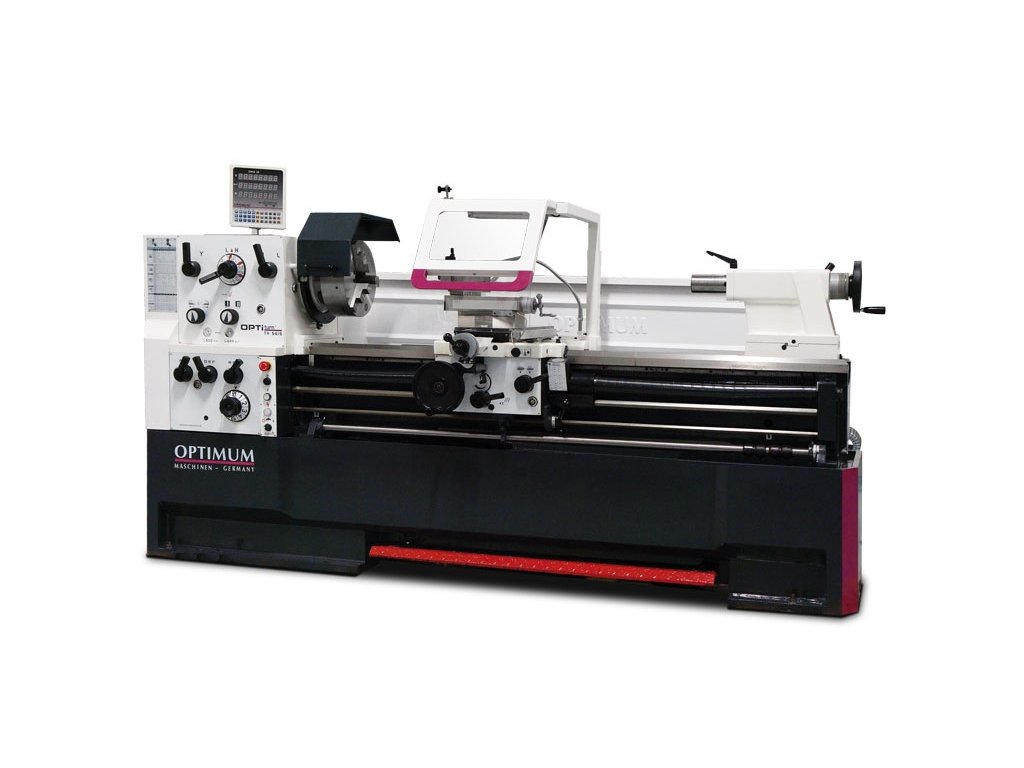

Soustruh OPTIturn TH 5615

Detailní popis produktu

Technická data
Výška hrotu 280 mm
Max. točný průměr nad ložem 560 mm
Max. točný průměr nad suportem 355 mm
Max. točný průměr bez můstku 790 mm
Šířka lože 350 mm
Vzdálenost mezi hroty 1500 mm
Délka můstku 270 mm
Kužel vřetene MK7
Upnutí vřetene Camlock DIN ISO 702-2 č. 8
Otáčky 25 – 1600 ot/min
Otáčky - provedení Vario 10 – 2500 ot/min
Plynulá změna otáček ne
Počet rychlostních stupňů 12
Průchod vřetene 80 mm
Posuv pinoly 180 mm
Kužel pinoly koníku MK5
Posuv podélný 0,059– 1,646 mm/ot.( 35 )
Posuv příčný 0,020– 0,573 mm/ot.( 35 )
Max. posuv nožového suportu 130 mm
Max. posuv příčného suportu 316 mm
Závit metrický 0,2 –14 mm/ot.( 47 )
Závit palcový 2 –112 záv./1“( 60 )
Závit trapézový 4– 112 D.P.( 50 )
Závit modulový 0,1– 7 M.P.( 34 )
Příkon motoru chladícího čerpadla 100 W
Příkon 7500 W
Elektrické připojení 400 V
Rozměry 2840 × 1150 × 1460 mm
Hmotnost 2300 kg
Rozsah dodávky

Položky
3-čelisťové sklíčidlo ? 315 mm
Pevná luneta pro ? 19 – 165 mm
Pohyblivá luneta ? 16 – 95 mm
Chladící zařízení
Stěna ostřiku
Brzda vřetene
Držák pro čtyhranné nože D 32×150 mm
Závitový indikátor
Rychloupínací nožový držák SWH 7-C
Redukční pouzdro MK7/MK5
Pevný hrot MK5 – 2 ks
Halogenová svítilna 50 W/24 V
Kufřík s nářadím
Olejová náplň
Digitální odměřování polohy DPA 21
