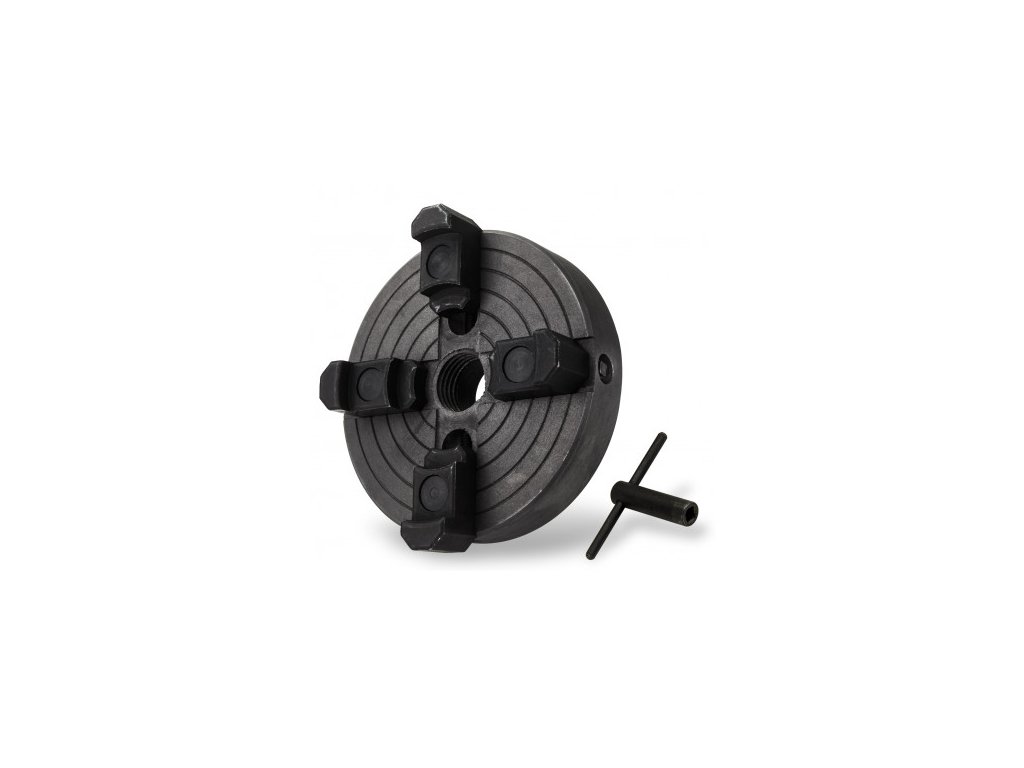

Štvorčeľusťové skľučovadlo na sústruh M33 DBF6

Detailní popis produktu

Každá upínacia čeľusť sa dá samostatne nastaviť pomocou priloženého kľúča v tvare T. Môžno tak upnúť aj nerovné obrobky, čo s centrálnym upínacím čeľusťovým skľučovadlom nie je možné. Upínacie čeľuste je možné upnúť aj opačne. Veľký rozsah upnutia. Štvorčeľusťové skľučovadlo DBF6 M33
Každá upínacia čeľusť sa dá samostatne nastaviť pomocou priloženého kľúča v tvare T. Môžno tak upnúť aj nerovné obrobky, čo s centrálnym upínacím čeľusťovým skľučovadlom nie je možné. Upínacie čeľuste je možné upnúť aj opačne. Veľký rozsah upnutia.

Najmenší priemer, ktorý je možné upnúť: 15 x 15 mm
Rozsah upnutia: 15 – 138 mm
Rozsah zovretia: 52 – 165 mm
Priemer skľučovadla: 150 mm
Hĺbka závitu: 39 mm
Kompletná hĺbka bez upínacích čeľustí: 39 mm
Kompletná hĺbka s upínacími čeľusťami: 63 mm
Závit M 33 so stúpaním 3,5
Celkové rozmery (ØxV): 150 x 63 mm
Hmotnosť: 2,48 kg

Stručný návod upnutia: Uvoľnite maticu na zadnej strane, vyberte upínaciu čeľusť a vreteno s upínacou skrutkou otočte o 180°. Vreteno znovu vložte do čeľuste opačne a upevnite maticu.
